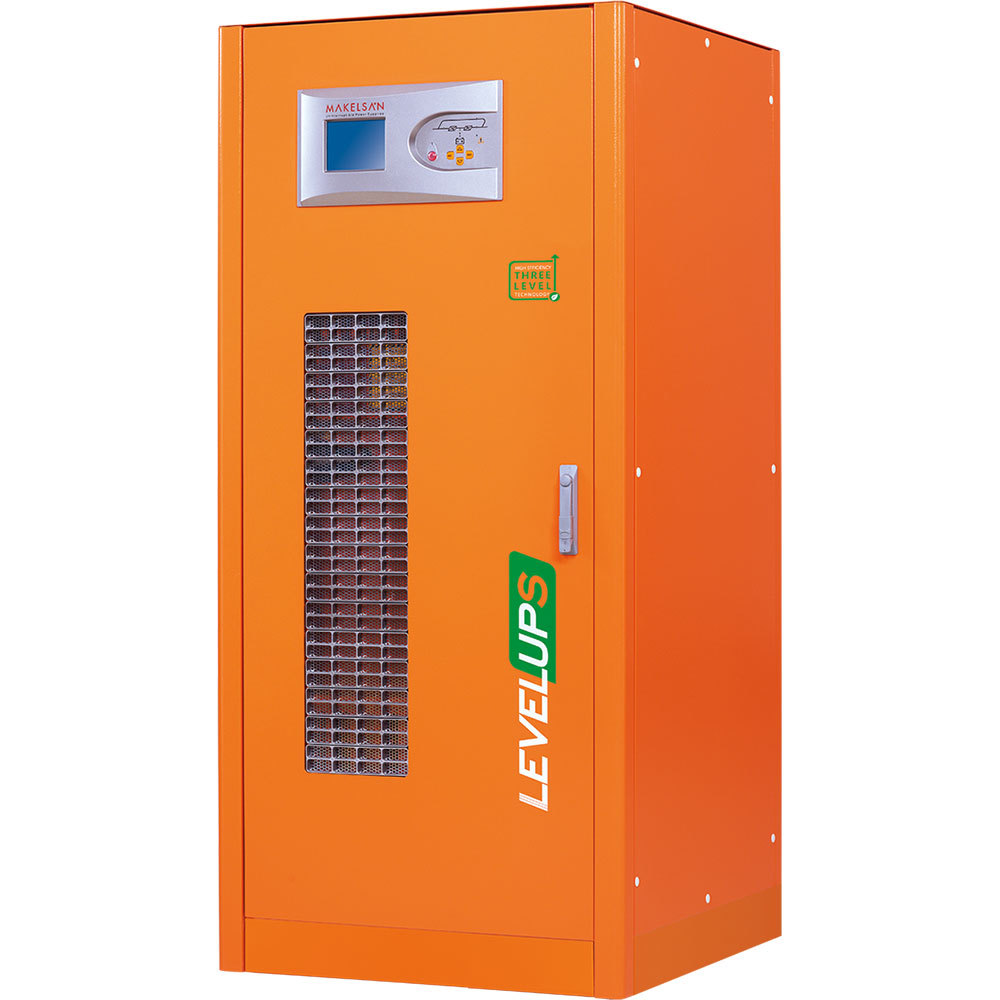

LevelUps 60kVA USV

True Three Level Rectifier & Inverter Technology Ultra High Energy Efficiency

  • Three Level Rectifier & Inverter Techonogy
  • Output Power Factor 1 (kVA=KW)
  • True On Line-Double Conversion Technology (Class VFI-SS-111)
  • IGBT PWM Rectifier & Inverter Technology
  • DSP Control
  • Ultra High Efficiency up to 96%
  • Low Input Current THD (<3%)
  • High Input Power Factor (>0.99)
  • Dual Input (Optional)
  • Optional DC/DC Charger/Booster
  • Wide Input Voltage Range (Optional)
  • Advanced Battery Management
  • Short Circuit and Overload Protection
  • Paralellable Modules up to 8 units
  • 500 Real Time Event Log with Detailed Parameters
  • Static & Manual Bypass Operation
  • Overload and Short Circuit Protection
  • Small Footprint and Easy Maintenance
  • Advanced Communication Capabilities
  • Perfect Generator Compatibility
  • Customizable as Frequency Converter
Beschreibung

Technische Daten der dreiphasigen Dauerwandler−Online−USV-Anlage LevelUps 60kVA von Makelsan

Technische Daten der LevelUps 60kVA
Ausgangsleistung 60.000VA/ 60.000W
(60kVA/ 60kW)
USV Technologie Online Dauerwandlertechnologie
Eingang
Nennspannung 380 / 400 / 415VAC 3 Phase + N
(Optional 220V /380 VAC -37% +22% 3P+N+PE)
Spannungsbereich -20% +15%
Frequenzbereich 50 / 60 Hz ±10% (wählbar)
Power Faktor ≥ 0,99
THDI < 3%
THDI < 5%
Ausgang
Nennspannung 380 / 400 / 415VAC 3 Phase + N
Ausgangs Power Faktor 1,0
Spannungsbereich Statisch ±1
Dynamisch ±1
Frequenzbereich 50 Hz / 60 Hz ±0,01Hz (Batteriebetrieb)
Ausgangs THD Lineare Last <1%
Nicht lineare Last <3%
Crest Faktor 3:1
Überlastfähigkeit bei 125% Last: 10 Minuten
bei 150% Last: 1 Minute
Wirkungsgrad
Normalbetrieb 96%
ECO Mudus bis zu 99%
Bypass
Nennspannung 380 / 400 / 415VAC 3 Phase + N
Spannungsbereich 15% (Konfigurierbar von 10% bis 30%)
Frequenzbereich ±5 (wählbar)
Batterie
Batterie Typ Wartungsfreie Bleigel Batterien (VRLA/GEL)
Batterieanzahl (12V DC VRLA) 60
Ladekapazität 12,5% of Active Power (Nominal 0,1 C10, Adjustable)
Aufladezeit 6 bis 8 Stunden
Batterie Konfiguration Externe Batterien
Schutzeinrichtung
Schutz Überlast- und Kurzschlußschutz
Anzeigen
LCD Anzeige √ (ja)
Kommunikation/ Managemant
Schnittstelle RS232 (Standard);
RS485 & SNMP Karte (optional)
Standards
Qualität ISO 9001, ISO 14001, ISO 18001, TSE-HYB
Performance EN62040-3 (VFI-SS-111, Bureau Veritas Certified)
EMC/ LVD EN62040-2, EN62040-1, EN60950, (TÜV SÜD zertifiziert)
Umgebungsbedingungen
Betriebstemperatur (USV) 0°C bis 40°C
Betriebstemperatur (Batterien) 0°C bis 25°C
Lagertemperatur (USV) -15°C bis 45°C
Lagertemperatur (Batterien) -10°C bis 60°C
Schutzklasse IP20
Luftfeuchte 0% bis 90% relative Luftfeuchtigkeit, nicht kondensierend
Höhe (Altitude) <1000m, Korrektur Faktor 1,0
<2000m, Korrektur Faktor >0,92
<3000m, Korrektur Faktor >0,84
Geräuschentwicklung (bei 1m) ≤ 60dB
Physische Eigenschaften
Abmessungen (BxTxH) 763 x 771 x 1555 mm
Gewicht (Netto) 323 kg
